نقشه اتوکد تاسیسات پروژه بیمارستان رادیوتراپی و شیمی درمانی

نقشه اتوکد تاسیسات پروژه بیمارستان رادیوتراپی و شیمی درمانی

مشخصات محصول

خلاصه کتاب

نقشه اتوکد تاسیسات پروژه بیمارستان رادیوتراپی و شیمی درمانی مطابق استانداردهای وزارت بهداشت و شرکت سازنده دستگاه های شتاب دهنده رادیوتراپی

تهیه محصول

خرید محصول مجازی
ZIP-DWG 5MB
50,000 تومان
پس از خرید محصول فایل برای شما ارسال خواهد شد

نقشه اتوکد تاسیسات پروژه بیمارستان رادیوتراپی و شیمی درمانی

نقشه اتوکد تاسیسات پروژه بیمارستان رادیوتراپی و شیمی درمانی مطابق استانداردهای وزارت بهداشت و شرکت سازنده دستگاه های شتاب دهنده رادیوتراپی

پرتو درمانی یکی از انواع روش های درمان سرطان است که ذرات پر انرژی یا امواج مانند اشعه ایکس ، اشعه گاما ، پرتوهای الکترونی یا با استفاده از نوع معینی انرژی جلوی رشد و تقسیم سلول های سرطانی را می گیرد، در نتیجه سلول به تدریج کوچک می شود و از بین خواهد رفت.
هدف پرتودرمانی از بین بردن سلول‌های سرطانی با کمترین میزان آسیب به سلول های سالم است.

پرتو درمانی به طور کلی  به سه نوع  پرتو درمانی داخلی (براکی تراپی) ، پرتو درمانی خارجی (رادیوتراپی)  و پرتو درمانی سیستماتیک تقسیسم بندی می شود

دستگاه شتاب دهنده رادیوتراپی در ساختمانی بتونی به نام بونکر نصب می گردند که با توجه به حساسیت و شرایط خاص عملکرد دستگاه شتاب دهنده ؛ تامین دما ، فشار ، رطوبت و شرایط تهویه (اگزاست) نیاز به طراحی خاصی در سیستم تهویه مطبوع است.

سیستم تهویه مطبوع بونکر و بخش رادیوتراپی قبل از اجرا بایستی به تایید شرکت سازنده دستگاه شتاب دهنده برسد

در این محصول  ویژه نقشه اتوکد تاسیسات یک پروژه بیمارستان رادیوتراپی شامل سیستم های تاسیساتی مورد نیاز مراکز درمانی و منطبق بر استاندارد تاسیسات بیمارستانی و مراکز پرتو درمانی ارائه شده است.

نقشه ها مربوط به یک پروژه بیمارستانی با زیربنای کل حدود 1800 مترمربع و در دو بلوک جداگانه (یک بلوک مربوط به بونکرهای رادیو تراپی) و در طبقات همکف و دوطبقه شامل رادیوتراپی، موتورخانه ،بخش های پشتیبانی رادیوتراپی، اتاق های بستری، بخش اداری و اتاق هواسان در پشت بام است.

در این پروژه برای تامین سرمایش ساختمان از چیلر هواخنک استفاده شده که در پشت بام ساختمان و در مجاورت هواسازهای نصب شده است.

برای تامین سرمایش و گرمایش بونکرهای رادیوتراپی از هواسان بدون هوای برگشت و برای تامین گرمایش و سرمایش سایر فضاها از فن کویل سقفی به همراه یک دستگاه هواساز برای تامین هوای تازه استفاده شده است.

34 شیت نقشه اتوکد تاسیسات مکانیک پروژه رادیوتراتی و شیمی درمانی (A2) :

  1.  پلان کانال کشی رفت و برگشت هواساز مربوط به بونکرهای رادیو تراپی (محل نصب شتاب دهنده ها)
  2.  پلان لوله کشی ،محل نصب و مشخصات فن کویل های طبقات
  3.  پلان آب سرد و گرم مصرفی طبقه همکف
  4. پلان سیستم آب آتش نشانی طبقه همکف
  5. پلان فاضلاب و آب باران و ونت طبقات
  6.  فلو دیاگرام موتورخانه (شامل چیلر هواخنک ،دیگ آب داغ ، پمپ های سیرکولاسیون ،سختی گیر ، منابع کویلی ، مخازن آبگرم ، منابع انبساط و…)
  7.  مشخصات فنی تجهیزات موتورخانه شامل دو دستگاه هواساز ، چیلر هوا خنک ، دیگ آبگرم ، پمپ ها و فن های تهویه، منابع و سختی گیر
  8. -مشخصات فنی و جزئیات اجرایی هواسازها
  9. پلان لوله های رفت و برگشت تغذیه هواسازها و فن کویل ها
  10. پلان سیستم تهویه (اگزاست) بونکرها و فضاهای اداری و پشتیبانی
  11. پلان معکوس تجهیزات سقف بونکرهای رادیوتراپی شامل کانال هواساز، کانال تهویه ، سینی کابل، لوله های تغذیه کولرگازی ها
  12. توضیحات ، علائم و جزئیات اجرایی

این پروژه  توسط مهندسین مجرب و تحت نظارت مهندسین مشاور اجرا شده و به بهره برداری رسیده است.

برای خرید و دانلود این محصول اینجا کلیک کنید.

نقشه اتوکد تاسیسات پروژه بیمارستان رادیوتراپی و شیمی درمانی با رعایت مبانی و استانداردهای وزارت بهداشت و شرکت ELEKTA سازنده دستگاه های شتاب دهنده رادیوتراپی

 نقشه اتوکد تاسیسات پروژه بیمارستان رادیوتراپی و شیمی درمانی

نقشه اتوکد تاسیسات پروژه بیمارستان رادیوتراپی و شیمی درمانی دستگاه های شتاب دهنده رادیوتراپی

چیلر هوا خنک Air cooled Chiller

نقشه اتوکد تاسیسات پروژه بیمارستان رادیوتراپی و شیمی درمانی با رعایت مبانی و استانداردهای وزارت بهداشت و شرکت ELEKTA سازنده دستگاه های شتاب دهنده رادیوتراپی

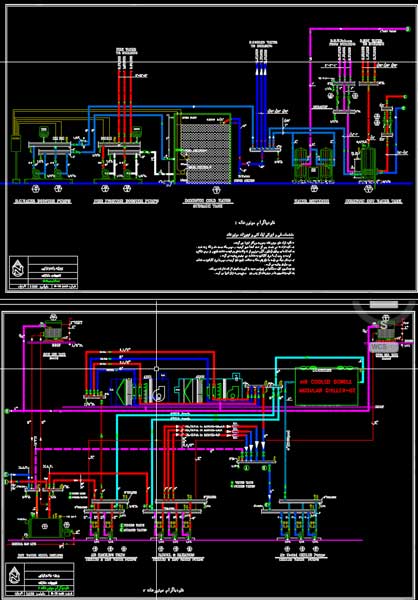

نقشه اتوکد تاسیسات پروژه بیمارستان رادیوتراپی -دیاگرام موتورخانه
